Interfaces da memória secundária

IDE

Tanto as interfaces MFM e RLL quanto a ESDI possuem uma característica em comum, que é o facto de o controlador fazer parte da interface (e não do próprio HD, como temos hoje em dia). Naturalmente, integrar a controlador ao HD oferece diversas vantagens, pois elimina os problemas de sincronismo causados pelo uso de cabos longos e simplifica todo o design.

Não demorou para que os fabricantes percebessem isso. Surgiu então o padrão IDE, abreviação de "Integrated Drive Eletronics" (que indica justamente o uso da controladora integrada), desenvolvido pela Quantum e a Western Digital.

Em 1990 o padrão foi ratificado pelo ANSI, dando origem ao padrão ATA. Como o nome "IDE" já estava mais difundido, muita gente continuou usando o termo "IDE", e outros passaram a usar "IDE/ATA" ou simplesmente "ATA", fazendo com que os dois termos acabassem virando sinónimos.



SATA

A partir de um certo ponto, ficou claro que o padrão IDE/ATA estava chegando ao seu limite e que mudanças mais profundas só poderiam ser feitas com a introdução de um novo padrão. Surgiu então o SATA (Serial ATA).

Assim como o PCI Express, o SATA é um barramento serial, onde é transmitido um único bit por vez em cada sentido. Isso elimina os problemas de sincronização e interferência encontrados nas interfaces paralelas, permitindo que sejam usadas freqüências mais altas.

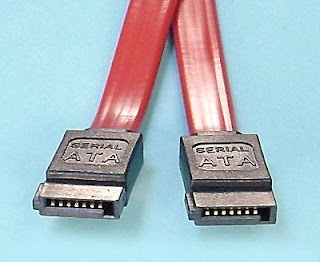

Graças a isso, o cabo SATA é bastante fino, contendo apenas 7 pinos, onde 4 são usados para transmissão de dados (já que você precisa de 2 fios para fechar cada um dos dois circuitos) e 3 são neutros, que ajudam a minimizar as interferências.

Existem três padrões de controladoras SATA, o SATA 150 (também chamado de SATA 1.5 Gbit/s ou SATA 1500), o SATA 300 (SATA 3.0 Gbit/s ou SATA 3000) e também o padrão SATA 600 (ou SATA 6.0 Gbit/s), que ainda está em desenvolvimento. Como o SATA utiliza dois canais separados, um para enviar e outro para receber dados, temos 150 ou 300 MB/s em cada sentido, e não 133 MB/s compartilhados, como no caso das interfaces ATA/133.




SCSI

As controladoras SCSI são as tradicionais concorrentes das interfaces IDE. O primeiro padrão SCSI (SCSI 1) foi ratificado em 1986, na mesma época em que os primeiros HDs IDE chegaram ao mercado, e consistia em controladores de 8 bits, que operavam a 5 MHz, oferecendo um barramento de dados de até 5 MB/s

Em 1990, foi lançado o padrão Wide SCSI (SCSI 2). A freqüência continuou a mesma, mas as controladoras passaram a utilizar um barramento de 16 bits, o que dobrou a taxa de transmissão, que passou a ser de 10 MB/s.

De seguida surgiram os padrões Fast SCSI (8 bits) e Fast Wide SCSI (16 bits), que operavam a 10 MHz e ofereciam taxas de transferência de, respectivamente, 10 MB/s e 20 MB/s.

A partir daí, surgiram os padrões Ultra SCSI (8 bits, 20 MHz = 20 MB/s), Wide Ultra SCSI (16 bits, 20 MHz = 40 MB/s), Ultra2 SCSI (8 bits, 40 MHz = 40 MB/s) e Wide Ultra2 SCSI (16 bits, 40 MHz = 80 MB/s). Veja que até a evolução foi bastante previsível, com um novo padrão simplesmente dobrando a freqüência e, conseqüentemente, a taxa de transferência do anterior.

Nesse ponto o uso de controladoras de 8 bits foi abandonado e surgiram os padrões Ultra160 SCSI, onde a controladora opera a 40 MHz, com duas transferências por ciclo, resultando em um barramento de 160 MB/s e o Ultra 320 SCSI, que mantém as duas transferências por ciclo, mas aumenta a freqüência para 80 MHz, atingindo 320 MB/s.



No barramento SCSI temos também o uso de terminadores, que efetivamente "fecham" o barramento, evitando que os sinais cheguem à ponta do cabo e retornem na forma de interferência. Na maioria dos casos, o terminador é encaixado no dispositivo, mas em alguns basta mudar a posição de uma chave. Também existem casos de cabos que trazem um terminador pré-instalado na ponta.
